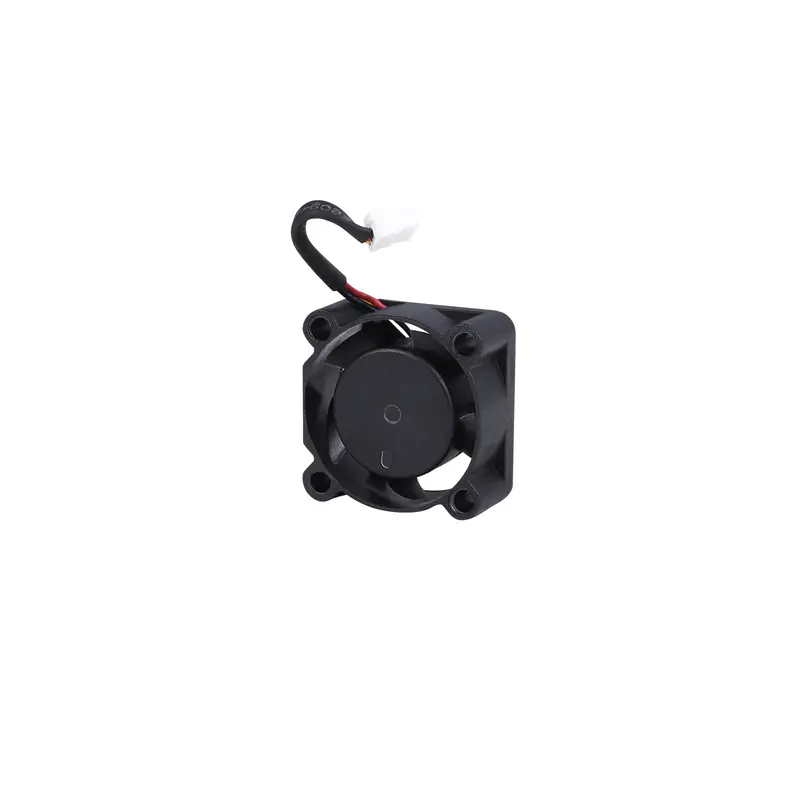

La ventola assiale per heat break di Creality Hi funziona a 24 V, ha un formato 2510 e una velocità di 13.000 RPM. Include un cavo da 30 mm ed è progettata per fornire un raffreddamento efficiente e garantire prestazioni di stampa stabili. Compatibile con Creality Hi.

Ventola di ricambio per hotend Creality Hi

Introduzione

Questa guida ti illustrerà il processo di smontaggio della testina di stampa e la sostituzione della ventola assiale dell’hotend/del dissipatore di calore.

Note importanti

1. Colla gialla resistente: i connettori sulla scheda dell’estrusore sono fissati con una colla gialla molto resistente. Potrebbe essere necessario tagliare con attenzione o muovere delicatamente i connettori per sganciarli. Evitare di forzare il connettore, poiché ciò potrebbe danneggiare sia la scheda dell’estrusore che il cavo.

Strumenti necessari

Chiave esagonale da 2 mm

Chiave esagonale da 1,5 mm

Pinzette di precisione (per una più facile rimozione del connettore)

____________________________________________________________________________________

Passaggio 1.  Svitare le 2 viti che fissano il coperchio anteriore della testina dell’utensile.

Utilizza una chiave esagonale da 2 mm per rimuovere le viti che fissano il coperchio anteriore.

____________________________________________________________________________________

Passaggio 2.  Rimuovere il coperchio anteriore della testina dell’utensile.

Tirare verso di sé il coperchio della testina dell’utensile per sfilarlo facilmente.

Foto di riferimento:

____________________________________________________________________________________

Passaggio 3.  Scollegare il cavo della ventola dell’hotend dalla scheda dell’estrusore.

Premi sul fermo, quindi muovi delicatamente e tira il connettore per scollegarlo.

Nota: se sul connettore è presente un eccesso di adesivo, potrebbe essere necessario tagliarlo o muoverlo delicatamente per allentare la connessione.

____________________________________________________________________________________

Passaggio 4.  Svitare le 4 viti della ventola dell’hotend che la fissano al dissipatore della testa.

Utilizza una chiave esagonale da 1,5 mm per rimuovere le viti che fissano l’hotend.

____________________________________________________________________________________

Passaggio 5.  Riposizionare la ventola dell’hotend e fissarla al dissipatore di calore.

Utilizza una chiave esagonale da 1,5 mm per fissare  le viti al dissipatore di calore.

____________________________________________________________________________________

Passaggio 6. Collegare il cavo della ventola dell’hotend alla scheda dell’estrusore.

Assicurarsi che il connettore sia completamente inserito e che il fermo non sia compresso.

____________________________________________________________________________________

Passaggio 7.  Installare il coperchio anteriore della testina dell’utensile e avvitarlo in posizione.

Riposizionare il coperchio anteriore della testa dell’utensile e fissarlo con le viti.

____________________________________________________________________________________

Passaggio 8.  Accendere la macchina ed eseguire l’autotest/calibrazione.

Accendere la macchina ed eseguire la procedura di autodiagnosi/calibrazione. Se non vengono visualizzati errori, la sostituzione è andata a buon fine!

La sostituzione della ventola dell’hotend è completata!
