Wir stellen die brandneue Borg-Serie vor – Leistung trifft Präzision!

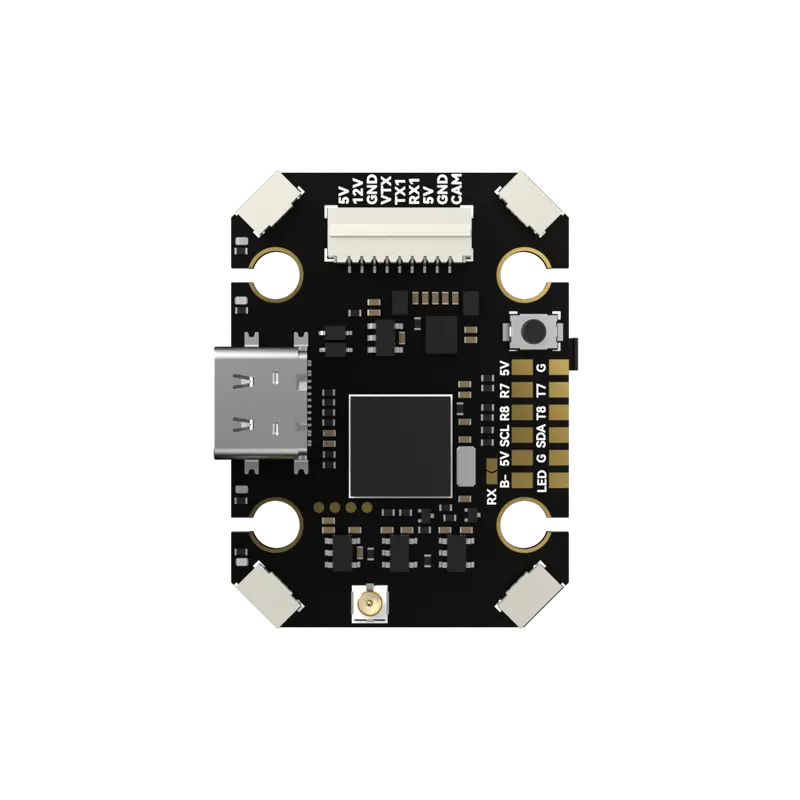

Der Borg Mini H7 Flight Controller wurde speziell für Racing-FPV entwickelt und bietet unvergleichliche Leistung. Hebe dein Racing-Erlebnis mit der modernsten Technologie der Borg-Serie auf ein neues Level!
Merkmale
Unterstützt 4S- bis 8S-Akkueingänge und bietet Vielseitigkeit für verschiedene Racing-Setups.
Der integrierte 12V-BEC liefert eine stabile Stromversorgung für dein VTX-System und ermöglicht das ferngesteuerte Ein- und Ausschalten.
FPC-Kabel gewährleisten sichere Verbindungen mit ESCs und erhöhen die Zuverlässigkeit.
Onboard ELRS 2.4G-Empfänger mit externer Antenne, unterstützt den Wechsel zu externen Empfängern.
Onboard 4 LED-Strip-Schnittstellen mit Kurzschlussschutz, sodass ein LED-Kurzschluss den Betrieb des Flight Controllers nicht beeinträchtigt.
Spezifikationen
Flight Controller Spezifikationen
Eingangsspannung: 4-8S; unterstützt LIHV-Akku
MCU: STM32H743VIH6
Gyro: ICM42688
OSD-Chip: AT7456E（LGA）
Flash: 32MB (Blackbox-Flash)
UARTS: 5
Motorausgänge: 4
I2C-Schnittstelle: Unterstützt
VTX-Protokoll: Unterstützung für DJI MSP/Smartaudio/IRCTramp/HDZero
LED-Controller: Ja
Beeper-Pad: Ja
Betaflight-Firmware-Ziel: IFLIGHT_BORG_Mini_H7
Montagemuster: 20*20 φ4
Abmessungen: 36*27mm±1
Gewicht: 7.7g±1
BEC: 5V 2.5A, 12V 2A (12V mit VTX-Schalter)
Verkabelungsdiagramme sind hier verfügbar.
SMD-Empfängerspezifikationen
MCU: ESP8285
RF: SX1281
Empfängertyp: 2.4GHz
Telemetrieleistung: 100mW (20dBm)
LNA: JA
Lua-Skript: iFlight 2400 RX
TCXO: Ja
Firmware: iFlight2.4GHz_2400_RX
Verkabelungsvorschlag
UART 1 für VTX HD / Analog
UART 2 für ESC-Telemetrie
UART 4 für Onboard-Empfänger
UART 7 für GPS oder andere Sensoren, die einen seriellen Anschluss benötigen
UART 8 für GPS oder andere Sensoren, die einen seriellen Anschluss benötigen
Lieferumfang
1 x Borg Mini H7 Flight Controller mit SMD-Empfänger
1 x Kabelsatz
1 x Antenne
5 x Silikon-Gummitüllen
VTX_ON_OFF-Modusbefehl
resource PINIO 1 D10
set pinio_config = 1,1,1,1
set pinio_box = 40,41,255,255
set box_user_1_name = VTX_ON_OFF
aux 0 40 8 900 2100 0 0
speichern
