ArcIQ-1 HERON

betrieben von ArcCore

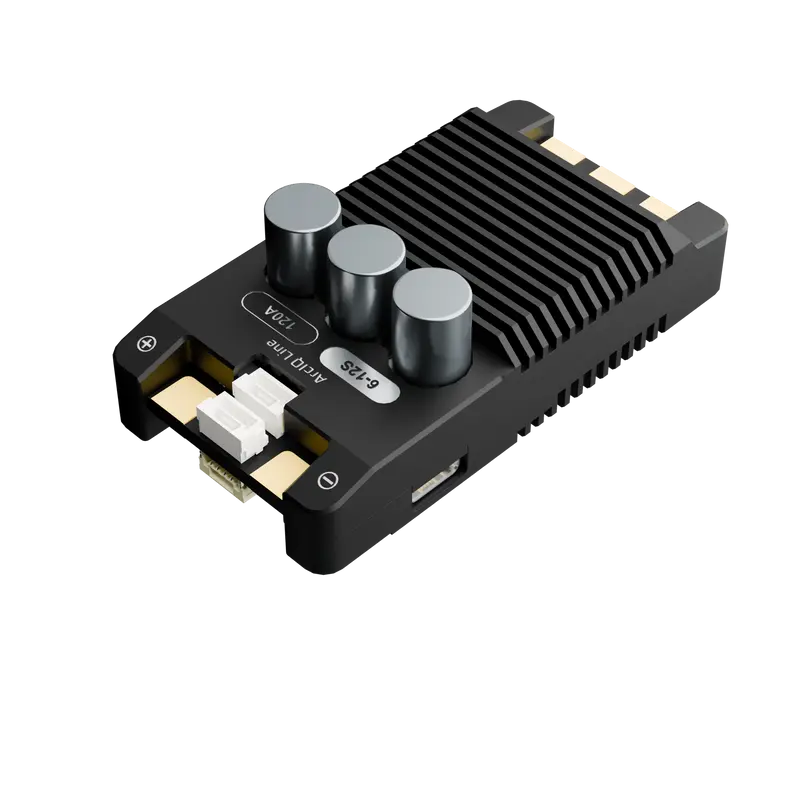

Der ArcIQ-1 HERON ist ein Hochleistungs-ESC für industrielle Drohnenanwendungen. Er unterstützt 6S-14S-Akkusysteme und liefert 120 A Dauerstrom sowie 200 A Spitzenstrom. Das Gerät verfügt über den proprietären fortschrittlichen Motoralgorithmus von Arclite, umfassende Sicherheitsfunktionen und Kompatibilität mit den Protokollen DSHOT und Bi-Directional DSHOT für eine zuverlässige Hochgeschwindigkeitssteuerung.

Physische Spezifikationen

Gewicht ohne Kühlkörper: 40g (ohne Kabel)

Gewicht mit Kühlkörper: 65g (ohne Kabel)

Betriebsumgebungstemperatur: -20 / +60 °C

IP-Schutzart: IP54

NDAA-Konformität: ✓

Herkunftsland: Schweiz
Kann in der EU und den USA hergestellt werden

Elektrische Spezifikationen

Nennbetriebsspannung: 18 – 51 V (6S – 12S-Akkus)

Absolute Betriebsspannung: 12 – 60 V (Bis zu 14S)

Dauerhafter Phasenstrom: 120 A (Ausreichend gekühlt*, bis zu 60 Sekunden)

Spitzen-Phasenstrom: 200 A (Ausreichend gekühlt*, bis zu 2 Sekunden)

Genauigkeit der Spannungsmessung: ±5% (Über den gesamten Messbereich)

Genauigkeit der Strommessung: ±3% (Über den gesamten Messbereich)

Genauigkeit der Temperaturmessung: ±5% (Über den gesamten Messbereich)

Entkopplungskapazität: 450 uF

*Eine ausreichende Kühlung erfordert einen direkten Luftstrom von mindestens 100 km/h. Diese Spezifikationen gelten nur für den kompletten ESC mit Kühlkörper.

Motorsteuerung

Schaltfrequenz: 24 – 72 kHz (Dynamische PWM-Frequenzauswahl)

Motorsteuerungsalgorithmus: Proprietäre, intern entwickelte Arclite-Software

Wirkungsgrad(%): 95+

Drehzahlbereich: 500’000 eRPM

Motortyp: BLDC (Bürstenlose Motoren)

Kommunikation & Software

Software-Updates: ✓
Über USB-C oder Betaflight Passthrough

Konfiguration: ✓
Über USB oder Betaflight Passthrough

Eingangssignale: ✓

• PWM 50-499 Hz
• DSHOT 150 – 600
• BI-DSHOT 150 – 600

Telemetrie: ✓
EDT- und KISS-Telemetrieprotokoll

Logging: ✓
Dedizierter 16MB-Flashspeicher

Mechanische Zeichnung

Pin- & Pad-Belegung

Konfigurierbare Zuverlässigkeitsfunktionen

• Stall-Erkennung und -Wiederherstellung
• Desync-Erkennung und -Wiederherstellung
• Arming-Schutz bei Über- und Unterspannung
• Übertemperaturschutz mit konfigurierbarer Reaktion
• Überstromschutz mit konfigurierbarer Reaktion
• Hold-Modus
• Mute-Modus
